Programa de teste para a placa USB 6008 da National Instruments

Para fazer o download do programa clique numa das opções:  Source - Executável

Descrição do Programa

O programa foi desenvolvido para testar as entradas e saídas da placa de forma simples e rápida.

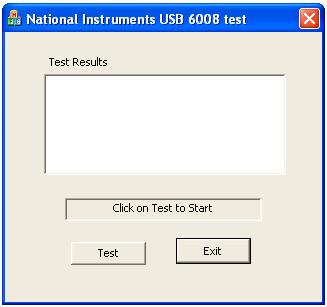

Como se verifica na figura anterior a interface com o utilizador é muito simples. O utilizador tem apenas duas opções, testar a placa ou sair. Os erros encontrados no teste são apresentados na caixa de texto.

Como é efectuado o teste?

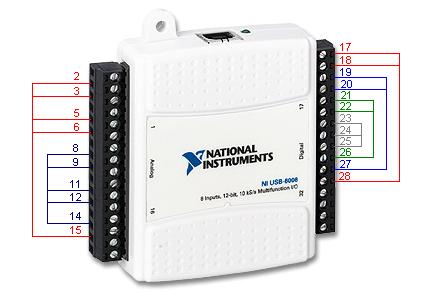

Ligaram-se as saídas da placa às entradas de acordo com a figura seguinte:

O programa varia os valores das saídas e verifica se os valores da entrada coincidem. Se não coincidirem é porque existe algum problema com a placa ou com a ligação.

Nota: Utiliza-se o port1 (pin 25, 26, 27, 28) dos sinais digitais como saída e o port0 (pin 17,18, 19, 20, 21, 22, 23, 24) como entrada.
